Circuito Serial - Circuito Paralelo

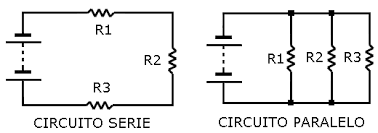

Circuito Serial

Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del siguiente.

Ejemplo 1

Utilizando la Ley de OHM

Voltaje = I * R

• V = I * 250
• V = 0.036 * 250
• V = 9

Resistencia = V/I

• R = 9/0.036
• R = 9/ 0.036
• R = 250

Corriente = V/R

• I = 9/250
• I = 0.036

Circuito Paralelo

Circuito en paralelo. Se habla de conexión en paralelo de un circuito recorrido por una corriente eléctrica, cuando varios conductores o elementos se hallan unidos paralelamente, mejor dicho, con sus extremos comunes. En un circuito en paralelo cada receptor conectado a la fuente de alimentación lo está de forma independiente al resto; cada uno tiene su propia línea, aunque haya parte de esa línea que sea común a todos.

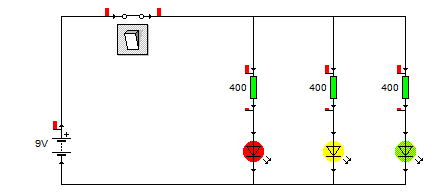

Ejemplo 2

Voltaje = I * R

• V = I * 400
• V = 0.0225 * 400
• V = 9

Resistencia = V/I

• R = 9/I
• R = 9/0.0225
• R = 400

Corriente = V/R

• I = 9/400
• I = 0.0225
